詳情介紹

一、需求

透明橡膠軟工件要求做三維全尺寸檢測

二、面臨的問題

1、透明橡膠軟工件是一個透明而且非常柔軟的工件，因?yàn)楸容^軟掃描過程中要固定好才不會變形
2、透明橡膠軟工件需要固定而尺寸也比較小所以不好在透明工件上貼點


三、透明橡膠軟工件三維全尺寸檢測解決方案

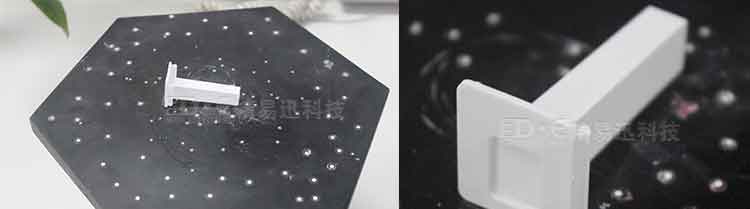

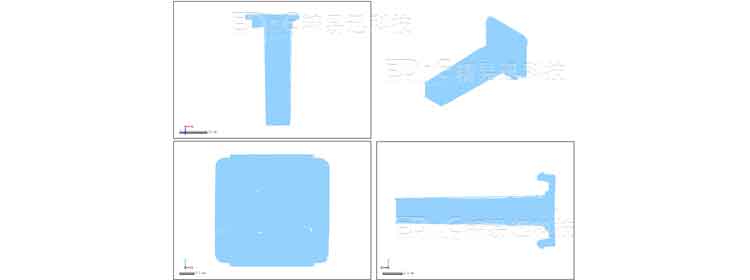

1、三維掃描儀快速獲取透明橡膠軟工件的三維數據

經過和客戶溝通交流，我們給客戶制定了解決方案，精易迅采用拍照式三維掃描儀對透明橡膠軟工件進行掃描，獲取透明橡膠軟工件的三維數據。為了使透明橡膠軟工件固定保證在掃描過程中不會發生形變，精易迅技術工程師采用了專業的固定支架，固定后才進行三維掃描。由于透明橡膠軟工件比較小還需要固定所以不適合在透明橡膠軟工件上面貼點，用于透明需要在透明橡膠軟工件上噴一層薄薄的顯像劑，整個掃描過程用了8分鐘。

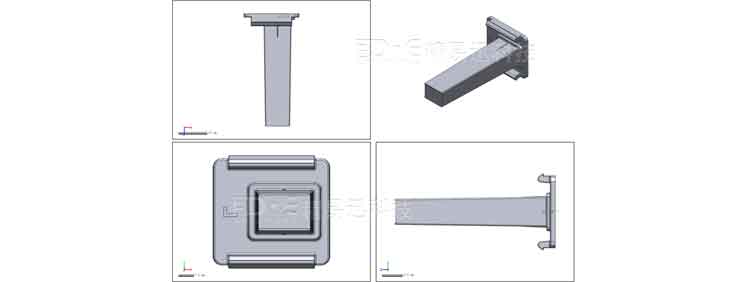

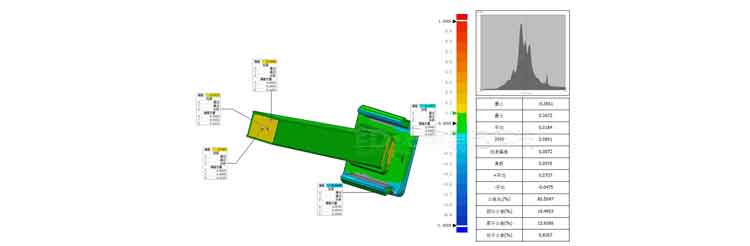

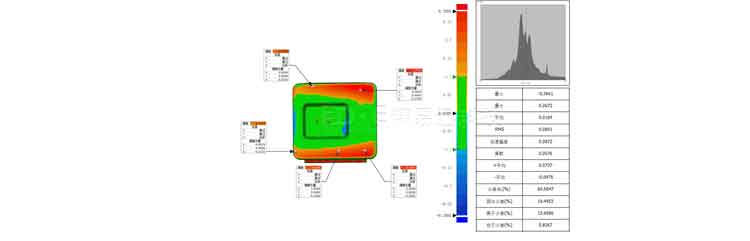

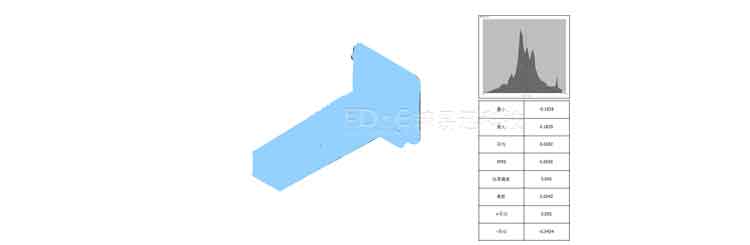

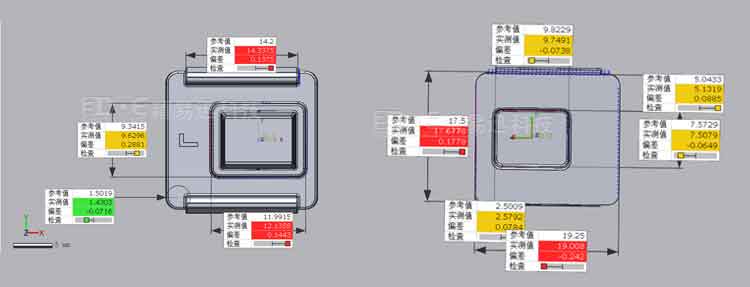

2、用透明橡膠軟工件的三維數據和原來制造透明橡膠軟工件的三維數據進行三維檢測
